小时候，有没有玩过一个叫做立体图游戏。

就是那种给你一张二维图，让你看图背后有啥东西。

比如，像这张图。

这其实是一张六角星。

在比如这张。

其实是一个女人在画口红。

好吧！真·眼睛看瞎还看不出是什么东西。

现在，这样一个人都看不懂的图，AI可以看懂了。

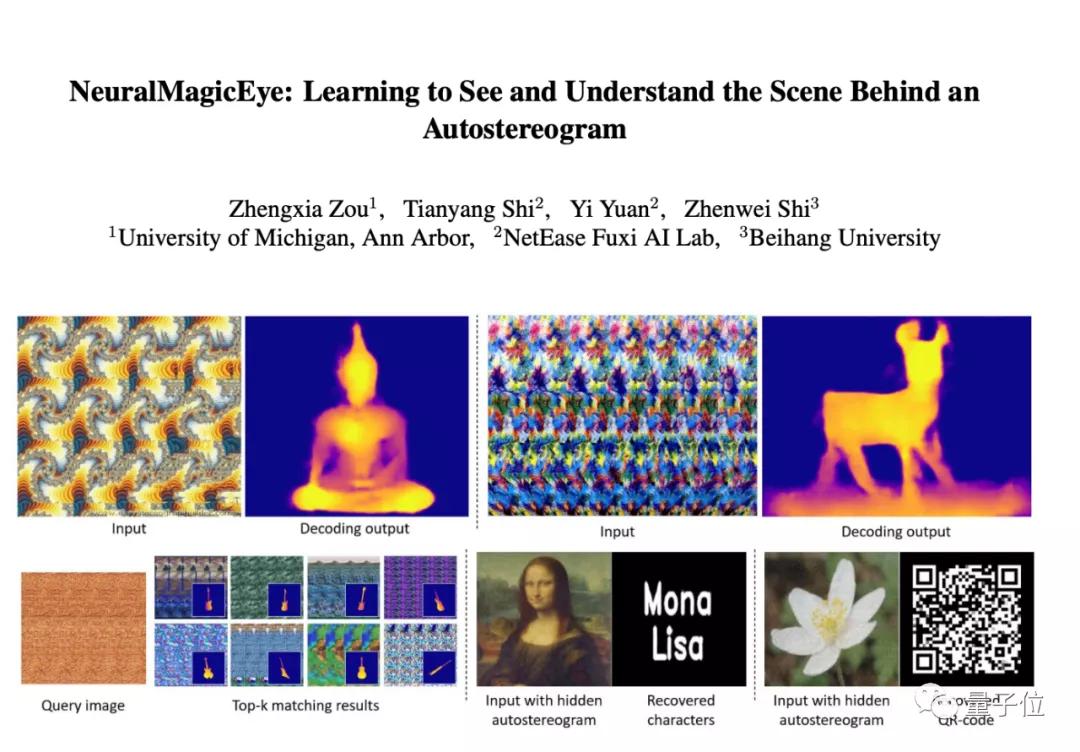

来自密歇根大学、网易伏羲AI实验室、北航的团队共同研发了一款AI项目——Neural Magic Eye，就专门从2D图像中识别3D物体来。

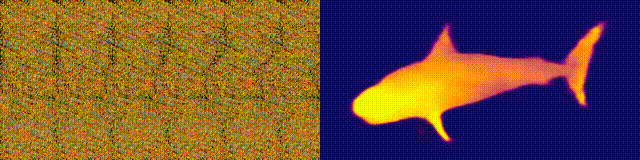

还可以是动图的那种。

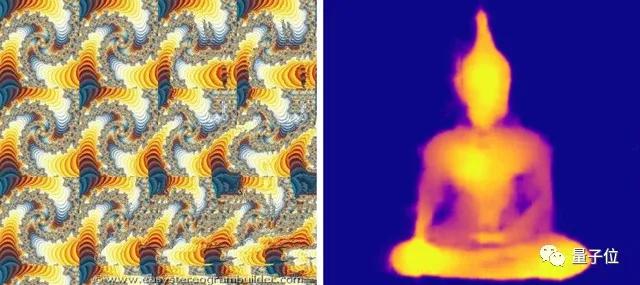

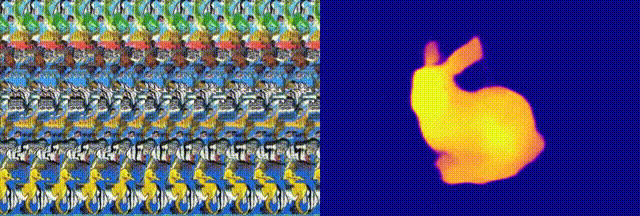

AI是如何做到的？先来一睹为快吧。

简单来说，通过训练一个深度卷积神经网络（CNN），以自监督学习的方式对大型3D对象数据集进行充分训练，就可以让AI很好的是识别出2D纹理当中的3D立体图。

训练AI之前，先得了解一下自动立体图的生成原理。

自动立体图其实与普通立体图差不多，只是它们是在没有3D眼镜的情况下观看的。

3D眼镜从略微不同的角度向左眼和右眼呈现同一物体的二维图像，使我们能够通过双目差异重建原始物体。

当以适当的视线观看时，自动立体图也是如此，双眼差异存在于重复2D图案的相邻部分。重复图案之间的距离决定了立体影像的远近。

按照这样的原理，给定一个3D图像和一个条纹图案，就可以生产自动立体图了。

首先，将条纹平铺到充满整个输出图像。然后，扫描输出图像中的每一个像素，并根据所需的距离按照水平轴移动。

判断出重复2D图案之间的距离，正是此次AI训练的关键。

简单概述，本次训练方法主要包括三个基本模块。

1、图形渲染器GR，从三维物体模型中渲染深度图像。

给定一组3D物体模型（如3D网格），引入一个图形渲染器GR。

2、自动立体生成器GA。

对深度进行编码并合成自动立体图。

3、解码网络，恢复深度。

近年来，深度CNN被广泛应用于像素预测任务中，本文则是将网络被训练为学习从像素到差距的映射。但在这种情况下，大多数图像区域将失去空间对应关系。

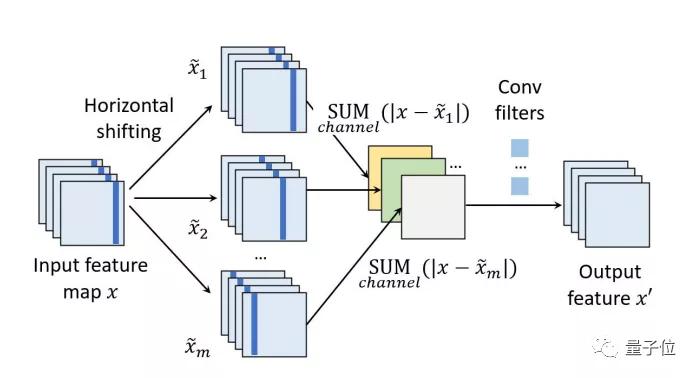

为了解决这个问题，本文提出了“差异卷积”的方法。

基本思想是计算出每一个特征图中的特征向量与其水平邻域，并将其值保存到相应的特征通道中。

就像这样。

为了加快计算速度，可先将特征图沿其水平轴进行圆周移动，然后用其输入进行元素减法。

与标准卷积层相比，差异卷积不会引入任何额外的参数。

本次解码网络结合了两种流行的网络架构，resnet18和unet。在这两种网络的输入端插入了一个差异卷积层和ReLU层，在差异卷积层中，研究团队将最大移位距离设置为输入图像高度的1/4。

随后，研究人员在ShapeNetCore训练解码网络——一个大型3D形状数据集，涵盖了55个常见的对象类别，其中有超过50000个独特的3D模型，并随机将数据集拆分为一个训练集（90%）和一个测试集（10%）。

此外，团队还在线收集了718张2D纹理图 (585张用于训练，133张用于测试)，用于自动立体图的生成。

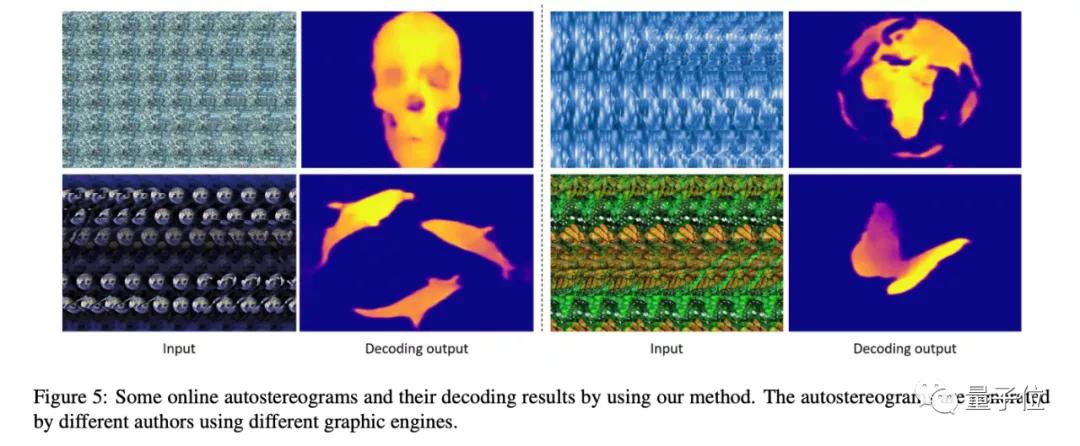

在解码精度的定量比较中，本文提供的方法展现出了很好的结果。

本次项目来自密歇根大学、网易伏羲AI实验室、北航共同完成。

其中第一作者是邹征夏，目前在密歇根大学做博士后研究，他曾于2013年和2018年分别获得北航学士和博士学位。

研究方向是计算机视觉及其在遥感，自动驾驶汽车和视频游戏中的应用。

在北航学习期间，他曾获北航优秀博士论文奖，北航十佳博士研究生、北京市优秀毕业生，师从史振威教授。

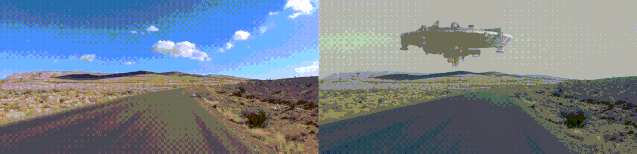

前不久，他打造的SkyAR，打造电影级别的「天空之城」，在AI圈儿里引起了不小的轰动。

还有美术生都膜拜的AI，分分钟将照片变成艺术画。

最后，分享一个小Tips。

连AI都可以识别出立体图，咱们人可不能输！

首先，放松眼睛肌肉。

然后，让左眼看到左上方的点、右眼看到右上方的点。

最后，慢慢调整视角。

当你能在图像的顶部看到三个点后，再慢慢地调整眼睛焦距，你将会看到图像里面的3D物体。

来试试手吧！

So，这张图是啥？（手动狗头）

论文地址：
https://arxiv.org/pdf/2012.15692.pdf

项目地址：
https://jiupinjia.github.io/neuralmagiceye/

GitHub网址：
https://github.com/jiupinjia/neural-magic-eye

参考链接：
http://www-personal.umich.edu/~zzhengxi/
https://levir.buaa.edu.cn/news_events_cn.htm
