弹头BLU-109/B作为炸弹的一部分

为了摧毁地下设施、机场跑道、加固掩体、加固机堡等目标，飞机需要特殊武器-穿透性或穿透混凝土的炸弹，也称钻地弹。

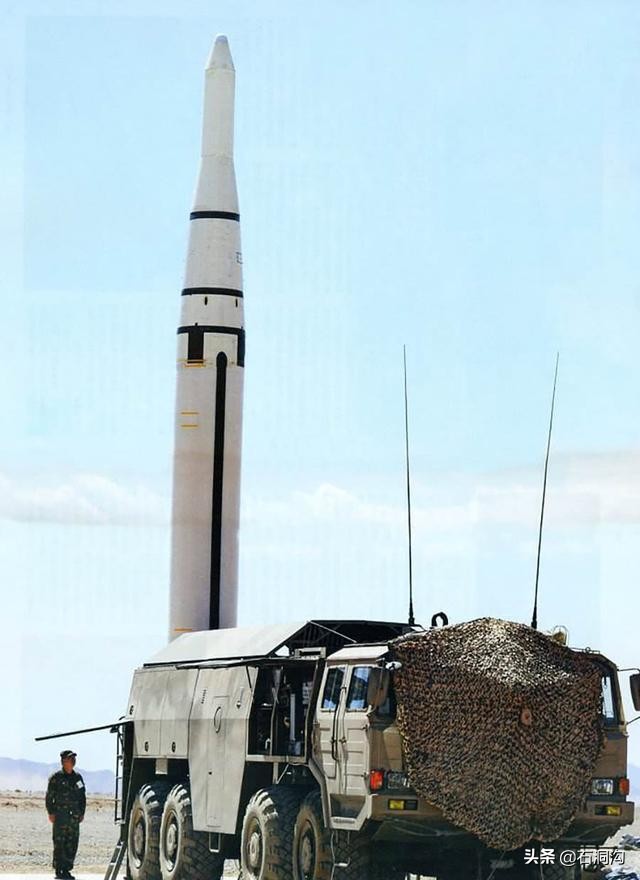

我国东风15C钻弹导弹，注意弹头

东风-15C钻地弹打出的深坑

钻地弹我国起步较晚，但发展很快，品种繁多。

我国的钻地弹是基于东风-15战术地地导弹研发的，它的装药要远小于美军的GBU-57钻地弹。2016年我国就进行了多次该型钻地弹的实验，当时炸弹战斗部重达500公斤，约是美军GBU-57的五分之一，但结果却令人惊喜。

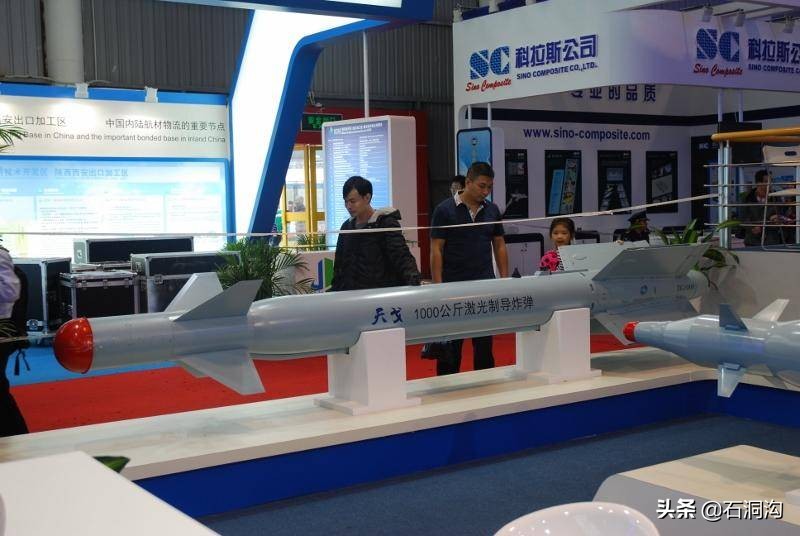

“天戈”1000公斤

“天戈”1000公斤制导炸弹。国产“天戈”1000公斤激光制导炸弹最早露面是在2012年的珠海航展上，这种武器一经公布就引起了国内外的高度关注，这是中国首枚深侵彻精确制导钻地炸弹，与以往的现役雷霆-2短粗弹体完全不同，“天戈”1000公斤激光制导炸弹采用了超大长径比弹体，外形和技术性能与美国的GBU－28“宝石路”Ⅲ激光制导钻地炸弹相当，能够配备智能引信，可以打穿6米厚的钢筋水泥工事和30米厚的硬质土层，未来会成为中国空军的标准钻地武器

在美国，已经开发和制造了种类繁多的钻地炸弹，并且向其盟国提供了几种具有不同设计特征和特性的通用弹头，这些弹头可以用作各种航空炸弹的一部分。因此，可以实现性能和统一性之间的良好平衡。

加挂增强型BLU-109钻地炸弹的英国空军鹰式教练机

1985年，BLU-109/B战斗部开始在美国空军服役。该产品的主体长2.4m，直径370mm，壁厚25mm。在弹体内放置了240公斤的梯恩梯与铝粉混合炸药和一个带有减速器的底部保险丝。当然还有其他一些衍生弹种，主要区别在于具有不同爆炸或其他效果。因此，BLU-118/B具有在爆炸前粉碎混凝土掩体和其他硬化结构，并在建筑内爆炸。

炸弹GBU-57A/ B MOP及其创建者

BLU-109/B系列的各种改进型弹头可用于四种类型的炸弹和AGM-130火箭弹。当以最佳速度落在目标上时，BLU-109/B可以穿透1-5.18m的钢筋混凝土，然后爆炸。
尽管其年龄相当长，但BLU-109/B仍在生产中。而美国在2020年，采购了超过4200枚此类弹头，总价值超过146亿美元。计划在2021年购买2000枚，价值7000万美元。
美国空军最感兴趣的是质量为13.6吨的GBU-57A/B MOR炸弹，该炸弹于2012年投入使用。BLU-127/B战斗部重达2.4吨以上，并携带大量炸药，有一个卫星制导系统。据报道，GBU-57A/B可以穿透60m以上的钢筋混凝土。

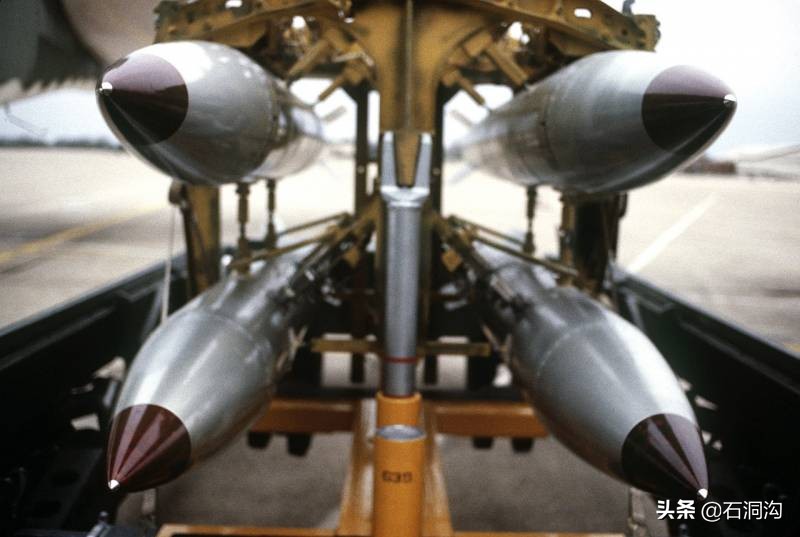

热核B61

2016年，采用了具有增强穿透特性的新型炸弹GBU-57E/B，自从上个十年开始以来，就一直在批量生产，但由于空军不需要大量此类武器，因此尚未批量列装。此外，它只能用于远程轰炸机B-52H和B-2A。

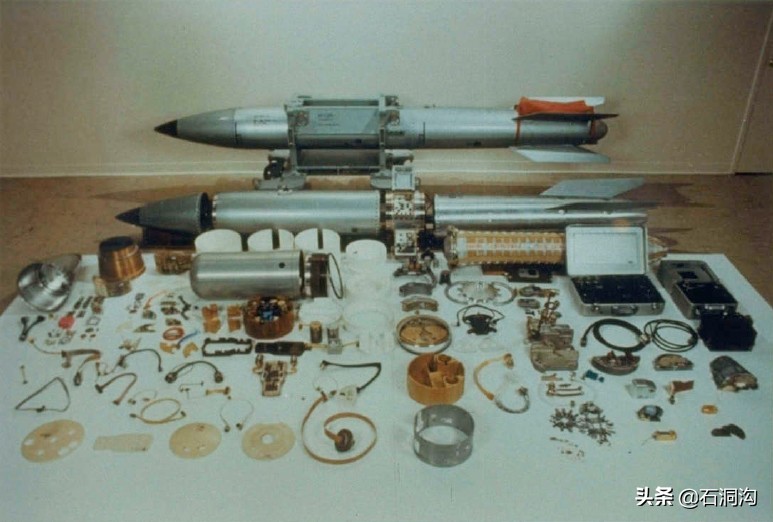

B61拆解

战术热核炸弹B61 Mod 11自1997开始生产服役，它是在B61-7系列的基础上使用新的硬化体制成的，在其内部放置了可变功率的电荷，从10到340kt，由延时引信控制。
当高速坠落时，B61-11炸弹可穿透厚度达3-6m的障碍物。如果穿透力无法穿透目标类型及其位置的深度时，可以通过爆炸的力量来弥补，热核战斗部产生强大的冲击波，可摧毁数十米深处的物体。

目前，美国空军配备了六种用于穿刺混凝土炸弹的常规战斗部和一个热核战斗部。他们能够在1-1,5m到50-60m的范围内冲模混凝土，随后损失了掩体的人力和设备。在他们的帮助下，正在制造大量具有一种或另一种特性的炸弹。大量的美国设计样品被提供给国外-北约伙伴和不结盟国家。

以色列炸弹MPR-500

过去，以色列空军只有美国制造的钻地炸弹。现在他们已经开始制造自己的这类武器。这种类型的第一个例子是埃尔比特系统公司在2012年推出的MPR-500。正如开发组织所指出的那样，该项目的目的是制造一种具有美国Mk84战斗性能和尺寸的炸弹。此外，他们还为这些武器提供了统一引信、制导系统等。
MPR-500具有带尾舵的流线型增强型弹体。重量230公斤，有一个卫星制导系统。当加速到330m/s时，炸弹能够穿透高达1m的钢筋混凝土。突破障碍后，炸弹的爆炸范围可以确保对23-25m的半径的人员或设施实施有效打击，杀伤碎片的散布可达80-100m。

Elbit MPR-500产品已批量生产并提供给以色列空军。据报道有战斗使用这种武器的情况，细节未知，但是指出了武器的高精度和有效性。

土耳其航空炸弹NEB

土耳其在2016年展示了其第一款混凝土穿孔炸弹。TÜBİTAKSAGE开发了NEB武器。钻地弹头的长度为2.6m，直径为457mm，重量870公斤。NEB型的弹头有两个装药。机头整流罩下面是PBXN-110，它带的炸药可提供初始目标穿透力。在它的后面是硬化外壳，带有PBXN-109混合高爆炸药。土耳其或国外生产的控制和引导设备的模块连接到弹头的尾部。
据报道，带有两个装药战斗部的最小穿透力为2.1m的钢筋混凝土。战斗部的主装药确保在几十米半径内杀伤障碍物后面的人或物。

NEB炸弹的模型

2016年，NEB炸弹开始服役于土耳其空军，并且有可能成为系列炸弹。没有有关生产，产量和成本的信息，也没有报告将其用于实际战斗。

BetAB系列在近几十年来为俄罗斯航空兵服务的过程中，已经出现了几种类型的具有不同特性和功能的混凝土穿墙炸弹。使用不同设备的产品能够有效击中掩埋的结构和跑道。另外，确保了与所有现代攻击机的兼容性。
BetAB-500炸弹是一枚长2.2m，直径330毫米，重量不到480千克。在具有坚固头部的厚壁主体内部放置了76公斤TNT。在此基础上，衍生的BetAB-500U炸弹，其特征是具有火箭助推器。固体推进剂装在其弹体的尾部，当坠落时提供加速。由于引入了加速器，炸弹的长度增加到2.5m，质量增加到510公斤，但炸药装药减少到45公斤。

BetAB-500ShP突击混凝土炸弹

BetAB-500（U）炸弹在坠落时能够加快速度，能够穿透超过1.2m的钢筋混凝土和超过3m的土壤层。基本型号BetAB-500必须从高空投放，带有加速器的可以从150m的高度投放，然后它会依靠火箭助推器将速度提升至所需的速度。
俄罗斯国防工业还开发了一种特殊的“突击”式反跑道炸弹BetAB-500ShP。由于其特殊的设计，它对跑道和其他类似结构的效率有所提高。这枚炸弹比其他炸弹稍长，仅重424千克，携带350千克TNT。炸弹配有加速器和降落伞，投放后，打开降落伞提供制动，并让飞机有时间离开危险区域。 然后，助推器将炸弹加速。BetAB-500ShP至少可穿透550毫米的钢筋混凝土，并在炸裂时留下直径为4-5m的漏斗型弹坑。

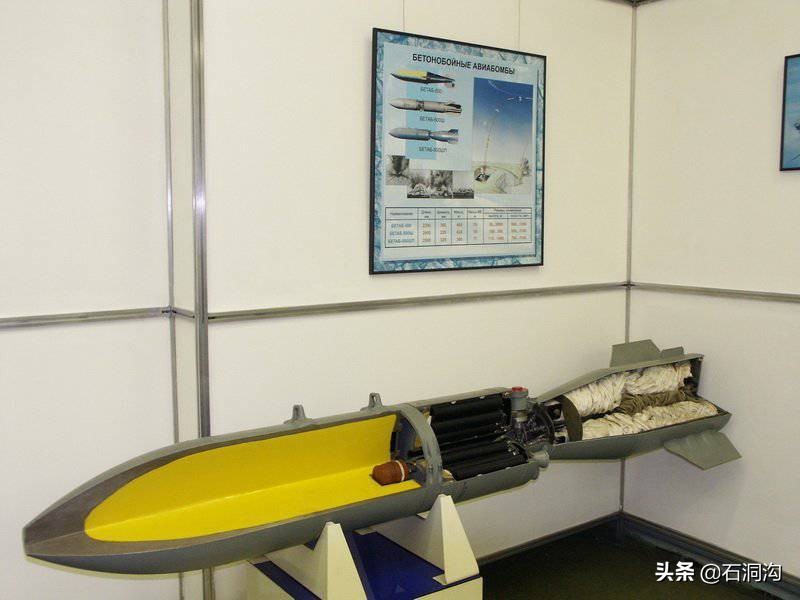

BetAB-500ShP剖面结构

当前形式的穿透式（混凝土刺穿）炸弹是在冷战期间出现的，与地下建筑物的构造有关，用于放置战术上和战略上的重要物体。为了与之作战，需要新的核武器和常规飞机武器。当时的许多示例以及具有相同意识形态的新产品仍在使用中。
在当前的局部冲突中，地堡并不是空袭常见的目标。然而，穿混凝土炸弹不仅保存在武库中，而且还在继续发展。近年来，最具实力的钻地弹被创造出来，这类武器的研发者名单上又增加了新的国家。据了解，其中一些国家甚至在实际行动中使用了这种炸弹。
因此，尽管要解决的任务范围有限，但混凝土穿孔炸弹仍然是发达空军武库中的重要组成部分，将来将保持这种地位。 这意味着现有样品将继续生产，而新样品将替代它们。

韩国空军F-15K试射GBU-28钻地炸弹
